目前井下巷道中安設的風門，一種為手動式，往往需要很大的力量才能打開風門（風門兩邊的壓差越大，開門的力量越大）；另一種為杠桿式，其結構復雜，加工及安裝比較困難。上述風門安全性較差，曾出現工人被擠斷手腳，甚至被擠死的惡性事故。

本實用新型的目的是提供一種由電液推桿、門扇、滾輪、軌道等組成的電液推桿風門，實現風門的自動、安全操作。

本實用新型由大門扇通過鉸鏈連接小門扇，大門扇比小門扇寬，小門扇通過回轉軸連接門框，門框上端連接軌道一端，軌道另一端復于與大門扇上側連接的滾輪上，小門扇中部連接電液推桿，電液推桿另一端鉸接于巷道壁上構成。

本實用新型的優點是結構簡單，易于實施，省力、安全，各風門之間可實現電氣閉鎖、自動控制。

圖1為電液推桿風門主視圖。

圖2為電液推桿風門俯視圖。

圖中（1）電液推桿、（2）小門扇、（3）大門扇、（4）門框、（5）滾輪、（6）軌道。

下面結合附圖進行說明。

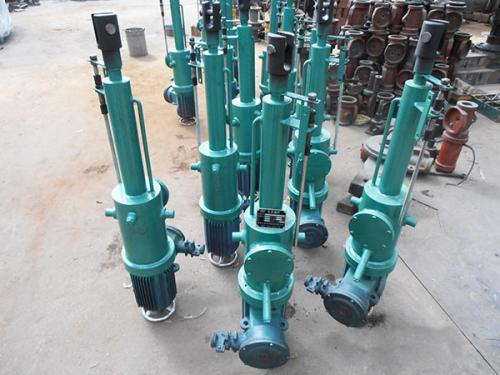

電液推桿（1）產生往復運動時，帶動小門扇（2），小門扇（2）帶動大門扇（3），同時，與大門扇（3）相連的滾輪（5）在軌道（4）內運動，從而完成風門的開或關。開啟時，小門扇（2）開啟90°，由于大門扇（3）比小門扇（2）寬，故開啟時兩門扇之間有一定角度，可以避免風門關閉時出現死角。電液推桿（1）為機電一體化產品，易于實現自動控制。
